Компрессоры 150 бар (150 атм / 15 МПа)

В разделе представлены компрессоры с конечным рабочим давлением 150 бар (150 атм, 15 МПа) для сжатия воздуха и различных технических газов.

Диапазон оборудования достаточно широкий: от небольших компрессоров производительностью 6…49 Нм³/ч для периодической заправки баллонов до промышленных компрессорных установок производительностью 60…1000 Нм³/ч и более для непрерывной эксплуатации в составе технологических систем.

В зависимости от задачи компрессор на 150 бар/атм может быть:

• поршневым маслосмазываемым;
• поршневым безмасляным;
• мембранным;
• одноступенчатым или многоступенчатым;
• компрессором с атмосферным давлением на всасывании;
• дожимным компрессором — бустером;
• с воздушным или водяным охлаждением.

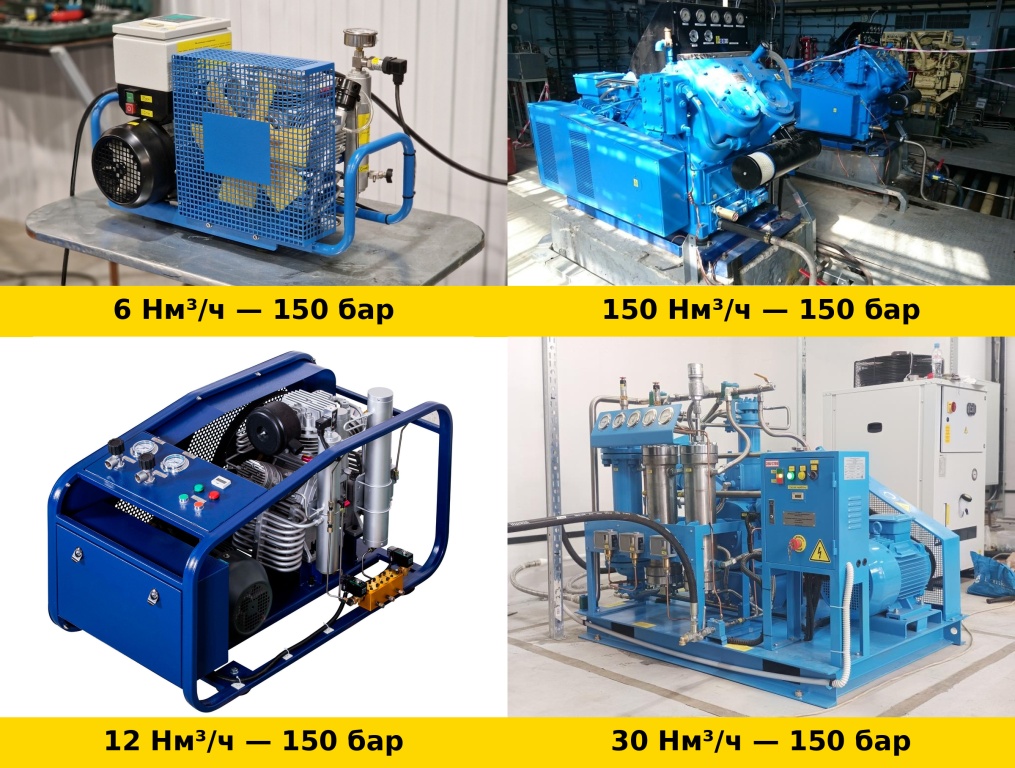

Примеры исполнения на фото ниже.

Вам не обязательно самостоятельно разбираться в десятках моделей компрессоров.

Для предварительного подбора достаточно сообщить:

Газ → давление на входе → 150 бар/атм → производительность

На основании этих данных мы определим тип компрессора и предложим подходящее техническое решение.

ОТПРАВИТЬ ЗАЯВКУ

Небольшая табличка для понимания

Производительность	Типичная задача	Возможное решение
6–20 Нм³/ч	Баллоны, небольшие ресиверы	Компактный поршневой компрессор
20–60 Нм³/ч	Небольшое производство	Поршневой или мембранный компрессор
60–200 Нм³/ч	Промышленное применение	Промышленная компрессорная установка
200–500 Нм³/ч	Технологические процессы	Промышленный многоступенчатый компрессор
500–1000 Нм³/ч	Крупные производства	Индивидуальная компрессорная станция

Все компрессоры поставляются в двух вариантах: стандартное общепромышленное исполнение и исполнение в соответствии с ГОСТ и ПБ с необходимыми сертификатами ТР/ТС в соответствии с действующим законодательством.

Мы можем подобрать решение под любую задачу!

Отправьте заявку и мы подготовим ответ в ближайшие 2-3 рабочих дня.

ОТПРАВИТЬ ЗАЯВКУ

Несколько слов о доступных вариантах.

Компрессорные станции Ковинт КСВД производительностью 6…49 Нм3/ч — это идеальное решение для малых производств и заправки 5-10-20-40 литровых баллонов до 150 бар (или 15 МПа) изб.

Сжимаемые газы: воздух, азот, метан и другие по запросу.

Качество сжатого воздуха – согласно стандарту EN12021 (О2=20% +/-1%, масло ≤0.5 мг/м3, CO2≤500ppm, CO≤5ppm, точка росы ≤+5°С).

У нас есть несколько серий компрессоров.

(1) Бюджетный вариант, серия компрессоров «Всё просто»

Назначение – заправка небольших баллонов с производительностью 100 Нл/мин и рабочим давлением 150 бар/атм воздухом для дыхания или воздухом для промышленных целей.

Сжимаемые газы: воздух, азот, метан и другие по запросу.

Качество сжатого воздуха – согласно стандарту EN12021 (О2=20% +/-1%, масло ≤0.5 мг/м3, CO2≤500ppm, CO≤5ppm, точка росы ≤+5°С)

Особенности: работа 60 минут + перерыв 15 минут для охлаждения, каждые 15 минут нужно открывать дренажный кран вручную и сбрасывать конденсат.

В теории можно работать 2-3 часа непрерывно, но это может привести к перегреву и снижению интервалов сервисного обслуживания.

Двигатели электрические: 1ф/220В/50Гц и 3ф/220В/50Гц

Двигатель бензиновый Honda 4х-тактный:

Комплект поставки:

• 4х ступенчатый блок сжатия
• фильтр воздушный
• фильтр очистки с активированным углем и молекулярным ситом
• электродвигатель
• кран дренажный ручной (разгрузка компрессора ручная)
• автостоп
• давление рабочее 150 бар изб. (15 МПа изб.)

Характеристики технические:



(2) Серия компрессоров «Малыш»

Назначение – заправка небольших баллонов с производительностью 100-150 Нл/мин и рабочим давлением 150 бар/атм (15 МПа) воздухом для дыхания, или воздухом для промышленных целей.

Режим работы до 10 часов и более без остановок.

Качество сжатого воздуха – согласно стандарту EN12021 (О2=20% +/-1%, масло ≤0.5 мг/м3, CO2≤500ppm, CO≤5ppm, точка росы ≤+5°С)

Двигатели электрические: 1ф/220В/50Гц и 3ф/220В/50Гц

Комплект поставки:

• 3х ступенчатый блок сжатия
• фильтр воздушный
• фильтры для очистки сжатого воздуха на выходе из компрессора
• электродвигатель
• кран дренажный ручной (разгрузка компрессора ручная)
• автостоп
• давление рабочее 150 бар изб. (15 МПа изб.)

Характеристики технические:



(3) Серия компрессоров «Всё включено»

Назначение – заправка небольших баллонов с производительностью 200-265 Нл/мин и рабочим давлением 150 бар/атм воздухом для дыхания, или воздухом для промышленных целей.

Качество сжатого воздуха – согласно стандарту EN12021 (О2=20% +/-1%, масло ≤0.5 мг/м3, CO2≤500ppm, CO≤5ppm, точка росы ≤+5°С)

Двигатели электрические: только 3ф/220В/50Гц + модели двигателем бензиновым Honda (4х-тактный)

Комплект поставки:

• 3х ступенчатый блок сжатия
• фильтр воздушный
• фильтры для очистки сжатого воздуха на выходе из компрессора
• электродвигатель
• кран дренажный ручной (разгрузка компрессора ручная)
• автостоп
• давление рабочее 150 бар/атм изб. (15 МПа изб.)

Модели с электрическим двигателем:



Модели с бензиновым двигателем:

Модель	КСВД 12/150-3Б	КСВД 16/150-3Б	КСВД 18/150-3Б
Производительность (Нл/мин)	200	265	300
Производительность (Нм3/ч)	12	16	18
Давление (бар) изб.	150	150	150
Мощность двигателя	5.1	5.1	5.1
Скорость вращения об/мин	1100	1450	1700
Двигатель	Двигатель бензиновый Honda 4х тактный	Двигатель бензиновый Honda 4х тактный	Двигатель бензиновый Honda 4х тактный
Кол-во ступеней	3	3	3
Силы лошадиные (HP)	7.0	7.0	7.0
Узел подключения	G5/8 2 выхода	G5/8 2 выхода	G5/8 2 выхода
Габариты (ДхШхВ) мм	1050х630х810	1050х630х810	1050х630х810
Масса (кг)	145	145	145



(4) Серия компрессоров «Силач»

Назначение – заправка небольших баллонов с производительностью 200-400 Нл/мин и рабочим давлением 150 бар/атм воздухом для дыхания, или воздухом для промышленных целей.

Качество сжатого воздуха – согласно стандарту EN12021 (О2=20% +/-1%, масло ≤0.5 мг/м3, CO2≤500ppm, CO≤5ppm, точка росы ≤+5°С)

Двигатели: только 3ф/220В/50Гц + версия с бензиновым двигателем Honda 4х-тактным.



Комплект поставки:

• блок сжатия 3х ступенчатый
• фильтр воздушный
• сепараторы межступенчатые водомасляные после 2й и 3й ступени сжатия для удаления капельной влаги
• двойной фильтр-картридж с угольным фильтр-элементом для очистки сжатого воздуха на выходе из компрессора
• электродвигатель
• кран дренажный ручной (разгрузка компрессора ручная) – стандартная комплектация
• опция — система дренажа автоматическая (автоматическая разгрузка компрессора)
• автостоп
• давление рабочее 150 бар изб. (15 МПа изб.)
• клапан предохранительный после каждой ступени сжатия

Модели с электрическим двигателем + разгрузка ручная:



Модели с электрическим двигателем + разгрузка автоматическая:



Модели с бензиновым двигателем:



Все компрессоры поставляются в двух вариантах: стандартное общепромышленное исполнение и исполнение в соответствии с ГОСТ и ПБ с необходимыми сертификатами ТР/ТС в соответствии с действующим законодательством.

Отправьте заявку и мы подготовим ответ в ближайшие 2-3 рабочих дня.

ОТПРАВИТЬ ЗАЯВКУ



Идем далее…

Компрессоры 150 бар средней и большой производительности (60 — 1000 м³/ч)

для сжатия воздуха

Для предприятий Росатома, Роскосмоса, нефте- и газодобывающего сектора и т.д. мы рекомендуем наше специальное исполнение компрессоров в соответствии с ПБ/ГОСТами.

Каким бы крутым и хорошим не был немецкий/американский компрессор, без дополнительной доработки конструкции и документации его нельзя эксплуатировать в России.

У нас запущено свое собственное сборочное производство поршневых маслосмазываемых и безмасляных компрессоров модельного ряда Ковинт КСВД до 100 бар, а также мембранных компрессоров модельного ряда Ковинт КСВД-М для сжатия воздуха и других инертных, взрывоопасных газов.

При этом мы используем поршневые и мембранные блоки производства Великобритания, Германия или Китай (на выбор покупателя).

Примеры исполнения

Пример исполнения поршневого блока компрессора с воздушным охлаждением и ременным приводом можно увидеть ниже:



А также пример блока сжатия компрессора 150 бар (изб) для воздуха с водяным охлаждением (блок сжатия в процессе сборки):



Примеры исполнения компрессоров 150 бар

На фотографиях ниже вы можете увидеть примеры исполнения компрессоров Ковинт КСВД для сжатия воздуха до 150-200 бар.



или модели с воздушным охлаждением:



Смотрите все примеры в разделе Выполненные проекты.

В таблицах ниже размещена общая информация с техническими характеристиками компрессоров высокого давления Ковинт КСВД с конечным давлением 150 бар/атм (изб).

Отдельно отмечу, что

В таблицах указана лишь общая информация.

Каждая модель компрессора имеет до 10 модификаций, указать которые нет возможности.

Для точного подбора нужной модели отправьте заявку в произвольной форме.

Мы выпускаем компрессоры под индивидуальную задачу в зависимости от требований, которые есть в производственном процессе.

ОТПРАВИТЬ ЗАЯВКУ

Таблица с характеристиками компрессоров 150 бар/атм (изб) модельного ряда Ковинт КСВД (поршневые маслосмазываемые компрессоры высокого давления для сжатия воздуха и технических газов):



(1) — воздушное охлаждение

доступны исполнения с ременным и прямым приводом



Дополнительное оборудование (осушители / фильтры)

Кроме компрессоров мы можем предложить:

• осушители высокого давления для глубокой осушки сжатого воздуха (т.р. до -55 С и ниже)

• фильтры для удаления масла до 0.003 мг/м³



На этом все.

Все вопросы, связанные с подбором и покупкой (заказом) компрессоров с конечным давлением 150 бар/атм (15 МПа) для сжатия воздуха, азота и других инертных и взрывоопасных газов можно задать через форму обратной связи на странице Контакты (ссылка ниже).

Мы ответим в течение одного рабочего дня.

ОТПРАВИТЬ ЗАЯВКУ

С уважением,

Константин Широких



Также загляните в раздел Выполненные проекты — возможно, здесь вы найдете уже готовое решение под вашу задачу.
