В разделе представлена информация по компрессорам для сжатия кислорода и заправки в баллоны высокого давления 150 бар и более.
Все компрессоры – безмасляные.
Рекомендованы для сжатия О2 чистотой 95…99.99%, а также любых других смесей на основе кислорода (О2).
Давления:
150 бар – стандартное исполнение
200 – 300 бар – специальное исполнение с особыми требованиями к обработке и чистоте газовых линий.
350 бар – требуют уточнения при проработке запроса.
ВНИМАНИЕ!!!
Масло полностью отсутствует. В картере нет жидкого масла.
Ключевая особенность – в компрессорах не применятеся жидкое масло для смазки кривошипно-шатунного механизма, как это принято у других производителей из России, Китая и других стран.
Картер без жидкой смазки кривошипно-шатунного механизма
Смазка кривошипно-шатунного механизма производится с помощью специальной высокотемпературной твердой антиоксидантной смазкой в брикетах.
Смазка для кислородного компрессора
Таким образом, попадание масла в камеру сжатия в случае износа поршневых колец исключено.
Нештатные ситуации, взрывы компрессора и т.д.
полностью исключены.

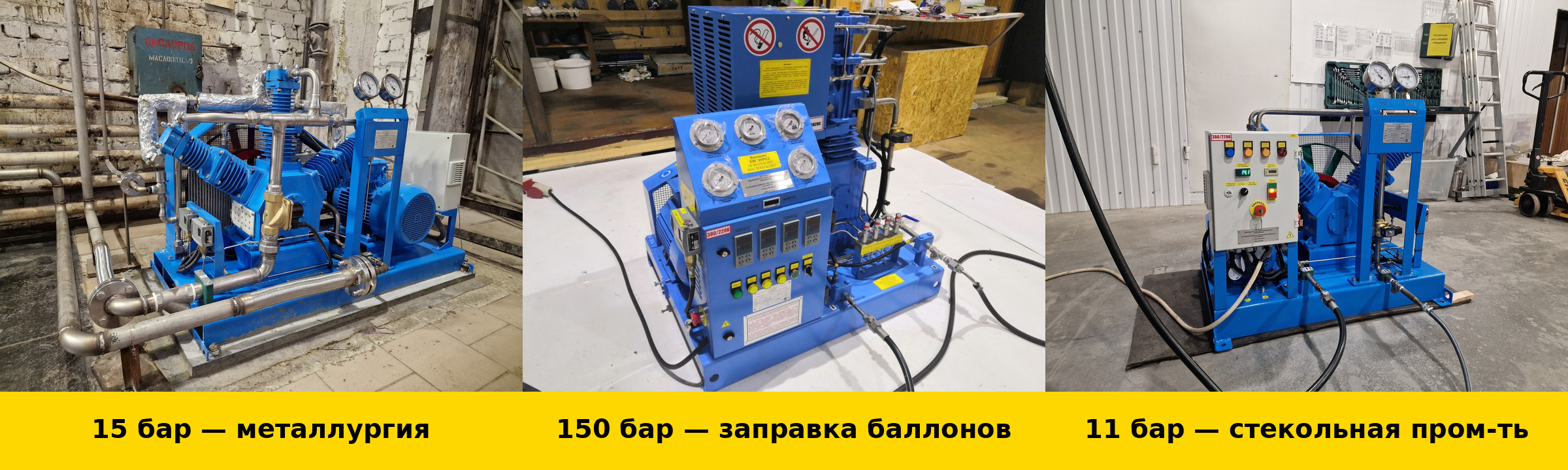

Пример исполнения
Ниже представлены фотографии одного из выполненных проектов.
Основа – это вертикальный блок сжатия.
В основном, это 4 ступени и 4 цилиндра.
Компрессор для кислорода
Компрессор для кислорода без масла
Панель управления, как правило, выполнена на основе контактно-релейной схемы и установлена на раме компрессора.
Панель управления кислородного компрессора
В конструкции применяются манометры РОСМА (Россия) в специальном исполнении для кислорода (О2).
Манометры кислородного компрессора
Двигатель:
Двигатель для кислородного компрессора
Клино-ременная передача закрыта специальным защитным кожухом:
Защитный кожух
Компрессоры малой производительности 5 – 18 Нм3/ч имеют воздушное охлаждение. Более мощные модели поставляются с жидкостным охлаждением.
Теплообменник с вентилятором
Все элементы расположены на раме компрессора.
Компрессор очень тихоходный, имеет низкую скорость вращения, поэтому никаких специальных виброподушек не требуется.
Рама крепится анкерами к полу.
Рама кислородного компрессора
В конструкции применяются предохранительные клапаны после каждой ступени сжатия:
Блок клапанов предохранительных
Вход-Выход газа расположены на лицевой стороне компрессора:
Вход-Выход газа
Каждый компрессор мы испытываем на нашем стенде на азоте.
Первая часть испытаний – это заправка баллона до конечного давления и замер производительности.
Вторая часть – испытания “в круговую” на протяжении до 8 часов непрерывной работы.
Всего испытания длятся от 8 до 24 часов в зависимости от сложности проекта и систем автоматизации.
Испытания кислородного компрессора
Естественно, кроме поставки компрессоров для кислорода (О2) мы обеспечиваем ввод в эксплуатацию на территории покупателя.
Компрессор для кислорода (О2) у покупателя
Компрессор для кислорода (О2) у покупателя
Во время проведения процедуры ввода в эксплуатацию компрессор обязательно обезжиривается.
В работах участвует наш инженер и представители покупателя.
Обезжиривание кислородного компрессора (О2)
Каталог поршневых безмасляных компрессоров Ковинт КСВД (Россия) для сжатия кислорода (О2)
В таблицах ниже размещена общая информация с техническими характеристиками кислородных компрессоров модельного ряда Ковинт КСВД.
Отдельно отмечу, что
В таблицах указана лишь общая информация.
Каждая модель компрессора имеет до 30 модификаций, указать которые нет возможности.
Для точного подбора нужной модели отправьте в наш адрес запрос в произвольной форме с указанием сжимаемого газа, давления на входе, давления на выходе, производительности компрессора.
Линейка основных моделей компрессоров (или компрессорных станций) для сжатия кислорода (О2) Ковинт КСВД представлена в таблицах ниже.
| Модель | Q
нм3/час |
Давление
вх. бар изб. |
Давление
вых. бар изб. |
Мощность
кВт |
Масса
кг |
| КСВД 4/2.5-150 | 4 | 2.5 | 150 | 1.5 | 250 |
| КВСД 30/3-21 | 30 | 3 | 21 | 5.5 | 350 |
| КСВД 0.1/3.5-150 | 0.1 | 3.5 | 150 | 1.1 | 250 |
| КСВД 0.2/4.5-150 | 0.2 | 4.5 | 150 | 1.1 | 250 |
| КСВД 6/4.5-150-О2 (1) | 6 | 4.5 | 150 | 4.0 | 330 |
| КСВД 10/4.5-150-О2 (1) | 10 | 4.5 | 150 | 5.5 | 340 |
| КСВД 12/4.5-150-О2 (1) | 12 | 4.5 | 150 | 5.5 | 350 |
| КСВД 18/4.5-150 | 18 | 4.5 | 150 | 7.5 | 500 |
| КСВД 20/4.5-150 | 20 | 4.5 | 150 | 7.5 | 500 |
| КСВД 24/4.5-150-О2 (1) | 24 | 4.5 | 150 | 11 | 980 |
| КСВД 30/4.5-150 | 30 | 4.5 | 150 | 15 | 980 |
| КСВД 36/4.5-150-О2 (1) | 36 | 4.5 | 150 | 15 | 980 |
| КСВД 45/4.5-150 | 45 | 4.5 | 150 | 18.5 | 1200 |
| КСВД 90/4.5-150 | 90 | 4.5 | 150 | 30 | 1500 |
| КСВД 0.55/5.5-150 | 0.55 | 5.5 | 150 | 1.5 | 250 |
| КСВД 33/5.5-150 | 33 | 5.5 | 150 | 15 | 980 |
| КСВД 36/6-150 | 36 | 6 | 150 | 15 | 980 |
Нестандартные решения:
| Модель | Q нм3/ч | Давление вх. бар изб. | Давление вых. бар изб. | Мощность кВт | Масса кг |
| КСВД 45/0.1-165-O2 (1) | 45 | 0,1 | 165 | 22 | 2000 |
| КСВД 50/0.1-200-O2 | 50 | 0,1 | 200 | 30 | 1200 |
| КСВД 90/0.1-165-O2 | 90 | 0,1 | 165 | 37 | 4000 |
| КСВД 150/0.1-165-O2 | 150 | 0,1 | 165 | 55 | 4500 |
| КСВД 110/0.4-12-O2 | 110 | 0,4 | 12 | 30 | 1200 |
| КСВД 8/0.5-250-O2 (1) | 8 | 0,5 | 250 | 7,5 | 900 |
| КСВД 15/0.5-150-O2 (1) | 15 | 0,5 | 150 | 11 | 680 |
| КСВД 30/0.8-8-O2 (1) | 30 | 0,8 | 8 | 5,5 | 580 |
| КСВД 800/1-12-O2 | 800 | 1 | 12 | 90 | 4200 |
| КСВД 10/1.5-200-O2 (1) | 10 | 1,5 | 200 | 5,5 | 340 |
| КСВД 25/1.5-30-O2 (1) | 25 | 1,5 | 30 | 7,5 | 840 |
| КСВД 30/1.5-200-O2 | 30 | 1,5 | 200 | 11 | 960 |
| КСВД 15/2-10-O2 (1) | 15 | 2 | 10 | 3 | 280 |
| КСВД 20/4-100-О2 | 20 | 4 | 100 | 11 | 780 |
| КСВД 40/4-100-О2 | 40 | 4 | 100 | 15 | 960 |
| КСВД 40/4-10-O2 (1) | 40 | 4 | 10 | 4 | 360 |
| КСВД 36/5-220-O2 (1) | 36 | 5 | 220 | 15 | 900 |
| КСВД 120/5-15-O2 (1) | 120 | 5 | 15 | 11 | 640 |
| КСВД 170/5-15-O2 (1) | 170 | 5 | 15 | 18,5 | 1000 |
| КСВД 180/5-40-O2 | 180 | 5 | 40 | 37 | 1200 |
| КСВД 200/5-12-О2 (1) | 200 | 5 | 12 | 15 | 820 |
| КСВД 210/5-12-O2 (1) | 210 | 5 | 12 | 15 | 820 |
| КСВД 1500/5-12-O2 | 1500 | 5 | 12 | 75 | 4500 |
| КСВД 30/6-250-O2 | 30 | 6 | 250 | 11 | 960 |
| КВСД 50/6-250-O2 | 50 | 6 | 250 | 18,5 | 1100 |
| КСВД 100/4-200-O2 (1) | 100 | 6,5 | 200 | 37 | 2000 |
| КСВД 35/9-200-O2 (1) | 35 | 9 | 200 | 15 | 1000 |
| КСВД 30/10-350-O2 (1) | 30 | 10 | 350 | 15 | 780 |
Если вы не нашли нужную вам модель, то отправьте заявку через форму обратной связи. Мы подберем нужное решение.
На этом все.
Все вопросы, связанные с подбором и покупкой (заказом) кислородных компрессоров (компрессоров для кислорода О2) можно задать через форму обратной связи на странице Контакты (ссылка ниже).
Мы ответим в течение одного рабочего дня.
С уважением,
Константин Широких
